Возможно многие мечтают собрать музыкальный центр своими руками но не знают с чего и как начать. Ну а если этот центр можно будет использовать как с Bluetooth так и с WIFI или, скажем как приемник аудиопотока в системе Multiroom? И при этом у него будет возможность присоединяться к музыкальной базе на сервере и всем этим управлять через Web интерфейс (впрочем можно будет слушать музыку и с обычного USB диска). Если Вам это интересно, тогда вперед!

Усилитель собран на микросхеме TAS5713, которая представляет собой усилитель класса D с выходной мощностью 25 Вт на канал, воспроизводит диапазон от 20 Гц до 20 Кгц, при коэффициенте гармоник ~ 0.1% и общей эффективности 90%. Контролировать её можно по I2C а звук передавать по I2S. Печатная плата выглядит вот так: ПП усилителя. Управлять всем этим мы будем с помощью микрокомпьютера RPI ZERO RPI ZERO, который мы, так-же, установим на нашу плату. Вот как все это смотрится после сборки... ПП собранная

Принципиальную схему можно взять здесь

Теперь нам нужен источник питания, который мы соберем на второй печатной плате Плата питания Собранный ИП Это классический Flyback преобразователь на PKS607, который очень хорошо себя показал и уже работает более 1го года в режиме 24/7. Принципиальную схему можно взять здесь

Этого вполне достаточно для полнофункционального устройства, но если есть желание собрать лицевую панель то нужна ещё одна плата Передняя панель Собранная ПП Собранная ПП2

В общем без управляющей платы всё вполне исправно работает, но нужно выключать устройство строго через WEB интерфейс и только после полного прекращения работы операционной системы - можно обесточить всю систему. Это связано с тем, что микрокомпьютер сохранят все временные файлы на SD карту и прерывание питания в этот момент просто вызовет нарушение файловой системы и, как следствие, невозможность загрузки системы в следующий раз. Кроме того, на плате ПП удобно разместить регулятор громкости и хотя бы кнопку вкл/выкл. Возможно, будет удобно иметь инфракрасный приемник для дистанционного управления с ИК пульта, что порой гораздо удобней, чем включать сотовый телефон или компьютер. Да и с передней панелью устройство будет выглядеть вполне профессионально. В моем варианте в 9й версии я использовал МСР1700 как источник напряжения 3,3 В, что было не вполне оправдано, т.к. в режиме ожидания ИП на второй обмотке повышал напряжение до 20 вольт, что вызывало пробой МСР1700. Поэтому я просто заменил её стабилитроном на близкое напряжение. Далее я изменю схему. Схему можно посмотреть здесь

После пайки все нужно вставить в корпус Корпус-1 примерно такой или любой другой по вашему усмотрению.

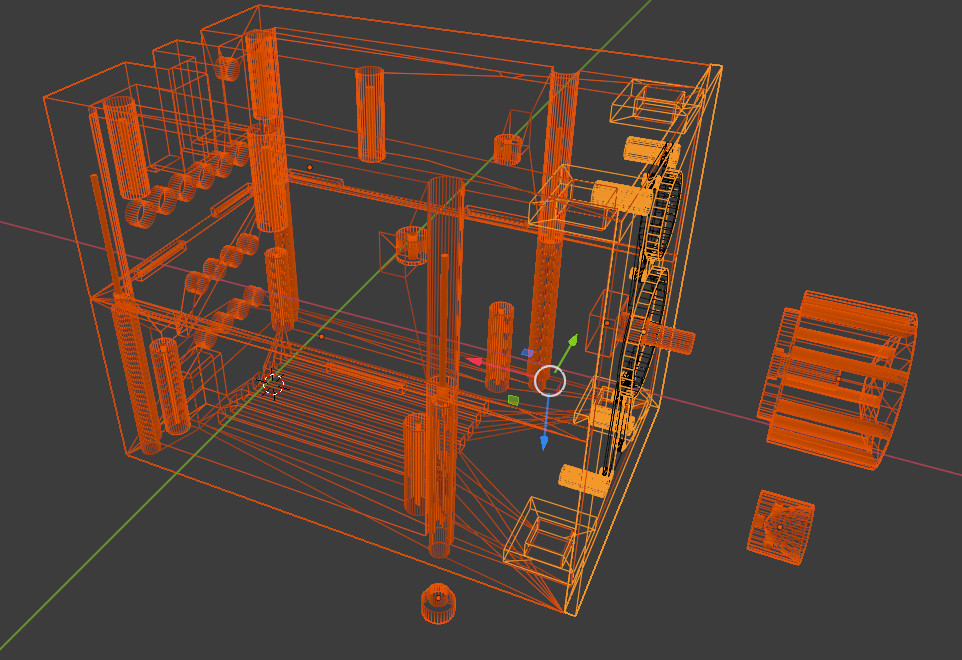

Этот корпус корпус был спроектирован и напечатан на 3D принтере.

Корпус-2 Корпус-3 Корпус-4 На самом деле здесь каждый может выбрать приемлемый и желаемый путь и, возможно, самое простое решение - это установить все в корпус одной из колонок, тем самым упростив всю систему в целом.

Теперь осталось установить и запустить сам плеер с WEB-интерфейсом... Я предпочитаю moOde™ audio player, это маленький дистрибутив Linux c интегрированным интерфейсом, который очень хорошо работает на RPI Zero W. Web-interface-1 Web-interface-2 Web-interface-3 Web-interface-4

В следующих статьях я расскажу как установить и запустить плеер и как уменьшить его энергопотребление в режиме ожидания.

А пока можно почитать вторую часть - HIFI музыкальный центр с Web управлением часть 2

На этом пока всё, следите за моими публикациями на сайте rmicro.ru и на Youtube канале.
